RGH-E-多功能儀表用戶手冊
一.概述:
RGH-E-S4-S 網絡電力儀表,是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的。它能高精度的測量所有常用的電力參數,如三相電壓、電流、有功功率、無功功率、頻率、功率因數、四象限電度等;、數碼菅顯示儀表測量參數和電網系統的運行狀態信息,儀表面板帶有四個編程鍵盤,用戶可現場方便的實現顯示切換、儀表參數編程設置,具有很強的靈活性。
RGH-E 具備多種擴展功能的輸出方式可供選擇:RS485 的數字接口可實現儀表組網通訊功能;2 路電能脈沖輸出和 4 路模擬量(0-20mA/4-20mA)輸出功能可實現電能和電量的變送輸出功能;4 路開關量輸入和 4 路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能( “遙信”和“遙控”功能)。
RGH-E 具有極高的性能價格比,可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件,RGH-E系列網絡電力儀表已廣泛應用于各種控制系統、SCADA 系統和能源管理系統中。
RGH-E 系列儀表可廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中,具有安裝方便、接線簡單、維護方便,工程量小、現場可編程設置輸入參數、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。
二.技術參數:
性 能 |
參 數 |
||
輸
入
測
量
顯
示 |
網 絡 |
三相三線、三相四線 |
|
電
壓 |
額定值 |
AC100V、400V(訂貨時請說明) |
|
過負荷 |
測量:1.2倍 瞬時:2倍/10s |
||
功 耗 |
<1VA (每相) |
||
阻 抗 |
>300kΩ |
||
精 度 |
RMS測量,精度等級0.2% |
||
電
流 |
額定值 |
AC1A、5A(訂貨時請說明) |
|
過負荷 |
持續:1.2倍 瞬時:10倍/10s |
||
功 耗 |
<0.4VA (每相) |
||
阻 抗 |
<0.1 Ω |
||
精 度 |
RMS測量,精度等級0.5-0.2% |
||
頻 率 |
45~65HZ,精度0.1Hz |
||
功 率 |
有功、無功、實在功率,精度0.5% |
||

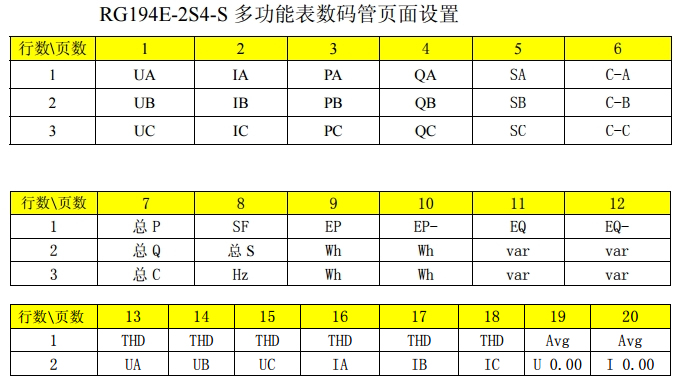

顯 示 |
可編程設置、切換、循環,數碼菅顯示 |
||
諧波測量 |
諧波次數;2~15次;THD精度;5% |
||
三相不平衡度 |
三相電流、三相電壓 |
||
電能計量 |
4象限電能 |
四象限正反向計量 有功精度0.5級,無功為1級 |
|
電 源 |
工作范圍 |
AC、DC 80V~270V |
|
功 耗 |
≤5VA |
||
輸 出 可 編 程 |
數字接口 |
RS-485、MODBUS-RTU協議 |
|
脈沖輸出 |
2路電能脈沖輸出,光耦 |
||
開關量輸入 |
4路開關量輸入,干結點方式 |
||
開關量輸出 |
4路開關量輸出,光耦、繼電器 (4路可任意設置所需電量參數報警) |
||
模擬量輸出 |
4路模擬量變送輸出,4-20mA/0-20mA |
||
環 境 |
工作環境 |
-10~55℃ |
|
儲存環境 |
-20~70℃ |
||
安 全 |
耐 壓 |
輔助電源、輸入信號、輸出信號之間>1.5kV |
|
絕 緣 |
輸入、輸出、電源對機殼>5M |

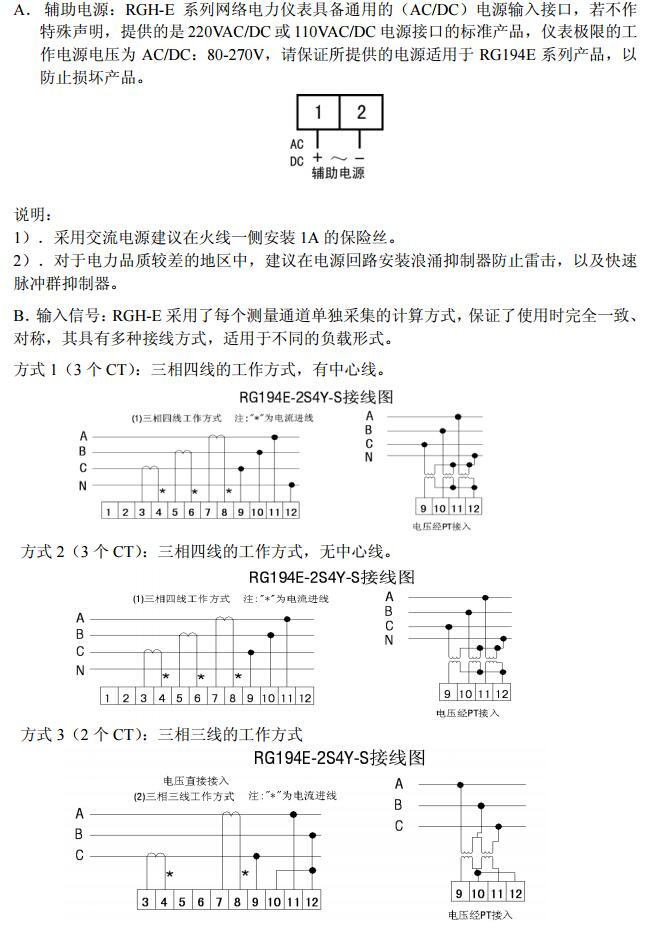

說明:
1)電壓輸入:輸入電壓應不高于產品的額定輸入電壓(100V 或 400V),否則應考慮
使用 PT,在電壓輸入端需安裝 1A 保險絲。
2)電流輸入:標準額定輸入電流為 5A,大于 5A 的情況應使用外部 CT。如果使用的 CT 上連有其它儀表,接線應采用串接方式,
去除產品的電流輸入連線之前,一定要先斷開 CT 一次回路或者短接二次回路。建議使用接線排,不要直接接 CT,以便于拆裝。
3)要確保輸入電壓、電流相對應,相序一致,方向一致;否則會出現數值和符號錯誤!!(功率和電能)
4)儀表輸入網絡的配置根據系統的 CT 個數決定,在 2 個 CT 的情況下,選擇 3 相 3線兩元件方式、在 3 個 CT 的情況下,選
擇 3 相 3 線三元件方式。儀表接線、儀表編程中設置的輸入網絡 NET 應該同所測量的負載的接線方式一致,不然會導致儀表測量
的電壓或功率不正確。其中在 3P3W 中,電壓測量和顯示的為線電壓;而在 3P4W 中,電壓能夠測量和切換顯示電網的相電壓和線
電壓。
四.編程和使用
1.測量:RGH-E 可測量電網中全部的電力參數,如:Ua 、Ub、Uc(相電壓);
Uab、Ubc、Uca(線電壓);Ia、Ib、Ic(電流);Pa、Pb、Pc、P∑(每相有功功率和總功率)、Qa、Qb、Qc、Q∑(每相無功功率
和總功率);PFa、PFb、PFc、PF∑(每相功率因數和總功率因數);Sa、Sb、Sc、S∑(每相視在功率和總視在功率)、FR(頻
率)26 個電量以及 4 個四象限(有功吸收、有功釋放、無功感性、無功電能容性)、而通過儀表的數字通訊接口可訪問采集全部
電量數據。

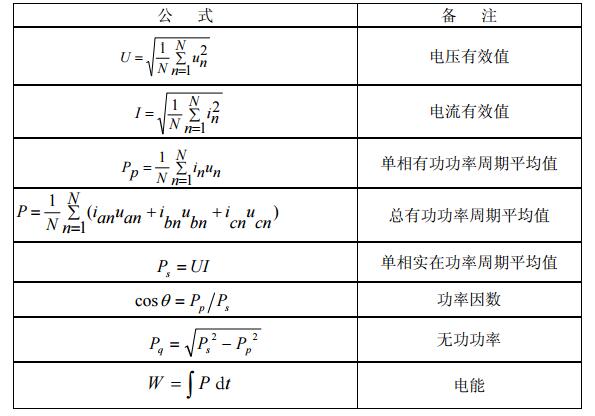

所有的電量參數的計算方法采用如下公式的數字化的離散方法,具體為:
編程菜單說明
第一層 |
第二層 |
第三層 |
描述 |
密碼 CODE |
驗證密碼 INPT |
密碼數據(0~9999) |
當輸入的密碼正確時才可以進入編程。默認密碼:0001 |
修改密碼 SET |
密碼數據(0~9999) |
密碼驗證成功才能修改密碼 |
|
系統設置
SET |
顯示: DISP.E |
0-100 |
0:永遠不關背光顯示 1~100秒后關閉背光顯示 |
顯示翻頁 DIS.P |
Auto/HAnd |
Auto:表示自動翻頁,每2S翻頁;Hand:表示手動翻頁 |
|
清****需量 CLR.P |
YES/no |
選擇YES后,保存,****需量清零 |
|
清電能: CLR.E |
YES/no |
選擇YES后,保存,電能清零 |
|
信號輸入
INPT |
網絡:NET |
N.3.4和N.3.3 |
選擇測量信號的輸入網絡 |
電壓范圍 U. SCL |
400V和100V |
選擇測量電壓信號的量程 |
|
電流范圍 I. SCL |
5A和1A |
選擇測量電流信號的量程 |
|
電壓變比 r.U |
1~9999 |
設置電壓信號變比=1次刻度/ 2次刻度,例:10KV/100V=100 |
|
電流變比 r.I |
1~9999 |
設置電流信號變比=1次刻度/ 2次刻度,例:200A/5A=40 |
通訊參數
CONN |
地址:SN |
1~247 |
儀表地址范圍1~247 |
通訊校驗位 dAtA |
n.8.1/o.8.1/E.8.1 |
n.8.1:無校驗位;o.8.1:奇校驗;E.8.1:偶校驗 |
|
通訊速率 BAUD |
1200~9600 |
波特率1200、2400、4800、9600 |
|
開關量輸出設置(報警) dO-1/2/3/4
|
數據項選擇 tYPE |
0-28/129-154 |
0:該路無報警項,此時485可控制繼電器導通/閉合,1-28對應參量的低報警;129-154對應參量的高報警。 |
報警門限設置 d-Li |
0000 |
當前報警項的報警門限,設置見報警設置說明 |
|
變送設置 AO-1/2/3/4
|
數據項選擇 tYPE |
0-28/129-154 |
0:該路變送無輸出, 1-28對應參量的0-20mA;129-154對應參量的4-20mA。 |
變送高端 A-Hi |
2200 |
滿額度對應值,設置見變送設置說明; |
|
變送低端 A-LO |
0000 |
變送低端對應值,設置見變送設置說明 |
