產品介紹
RGH-E-多功能儀表用戶手冊
一．概述：
RGH-E-S4網絡電力儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的。它能高精度的測量所有常用的電力參數，如三相電壓、電流、有功功率、無功功率、頻率、功率因數、四象限電度等；、數碼菅顯示儀表測量參數和電網系統的運行狀態信息，儀表面板帶有四個編程鍵盤，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
RGH-E具備多種擴展功能的輸出方式可供選擇：RS485的數字接口可實現儀表組網通訊功能；2路電能脈沖輸出和4路模擬量（0-20mA/4-20mA）輸出功能可實現電能和電量的變送輸出功能；4路開關量輸入和4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（ “遙信”和“遙控”功能）。
RGH-E具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，RGH-E系列網絡電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
RGH-E系列儀表可廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。

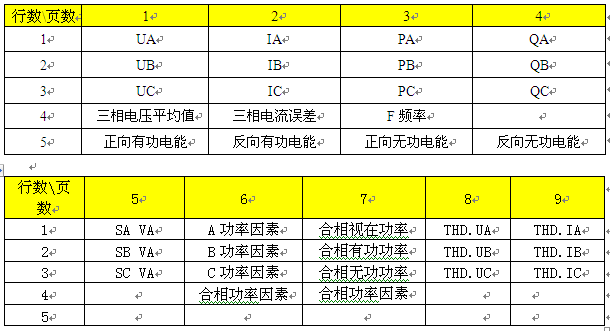

RG194E-2S4多功能表數碼管頁面設置
|
行數\頁數 |
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
UA |
IA |
PA |
QA |
SA |
C-A |
|
2 |
UB |
IB |
PB |
QB |
SB |
C-B |
|
3 |
UC |
IC |
PC |
QC |
SC |
C-C |
|
行數\頁數 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1 |
總P |
SF |
EP |
EP- |
EQ |
EQ- |
|
2 |
總Q |
總S |
Wh |
Wh |
var |
var |
|
3 |
總C |
Hz |
Wh |
Wh |
var |
var |
二．技術參數
|
性 能 |
參 數 |
||
|
輸
入
測
量
顯
示 |
網 絡 |
三相三線、三相四線 |
|
|
電
壓 |
額定值 |
AC100V、400V（訂貨時請說明） |
|
|
過負荷 |
測量：1.2倍 瞬時：2倍/10s |
||
|
功 耗 |
<1VA (每相) |
||
|
阻 抗 |
>300kΩ |
||
|
精 度 |
RMS測量，精度等級0.2% |
||
|
電
流 |
額定值 |
AC1A、5A（訂貨時請說明） |
|
|
過負荷 |
持續：1.2倍 瞬時：10倍/10s |
||
|
功 耗 |
<0.4VA (每相) |
||
|
阻 抗 |
<0.1 Ω |
||
|
精 度 |
RMS測量，精度等級0.5-0.2% |
||
|
頻 率 |
45~65HZ，精度0.1Hz |
||
|
功 率 |
有功、無功、實在功率，精度0.5% |
||
|
顯 示 |
可編程設置、切換、循環，數碼菅顯示 |
||
|
諧波測量 |
諧波次數；2～15次；THD精度；5% |
||
|
三相不平衡度 |
三相電流、三相電壓 |
||
|
電能計量 |
4象限電能 |
四象限正反向計量 有功精度0.5級，無功為1級 |
|
|
電 源 |
工作范圍 |
AC、DC 80V～270V |
|
|
功 耗 |
≤5VA |
||
|
輸 出 可 編 程 |
數字接口 |
RS-485、MODBUS-RTU協議 |
|
|
脈沖輸出 |
2路電能脈沖輸出，光耦 |
||
|
開關量輸入 |
4路開關量輸入,干結點方式 |
||
|
開關量輸出 |
4路開關量輸出，光耦、繼電器 (4路可任意設置所需電量參數報警) |
||
|
模擬量輸出 |
4路模擬量變送輸出，4-20mA/0-20mA |
||
|
環 境 |
工作環境 |
-10~55℃ |
|
|
儲存環境 |
-20~70℃ |
||
|
安 全 |
耐 壓 |
輔助電源、輸入信號、輸出信號之間>1.5kV |
|
|
絕 緣 |
輸入、輸出、電源對機殼>5M |
||
三．安裝與接線：

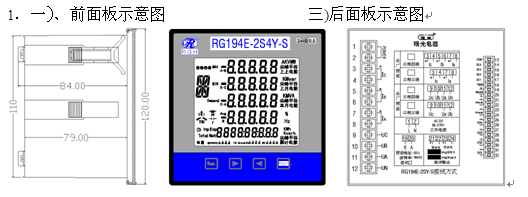

1．一）、前面板示意圖 三)后面板示意圖
RGH194E-2S4 RGH194E-3S4 RGH194E-7S4 RGH194E-9S4
安裝孔:111X111 安裝孔:76X76 安裝孔;66.5X66.5 安裝孔:89X89
2．安裝方法：
1．在固定的配電柜上，選擇合適的地方開一個111X111的安裝孔。
2．取出RGH-E儀表，松開定位螺絲，取下固定夾。
3．將儀表安裝插入配電柜的儀表孔中。
4．插入儀表的固定夾，固定定位螺絲。
3．端子接線：
RGH194E-2S4 RGH194E-3S4 RGH194E-7S4 RGH194E-9S4
2S4、9S4、3S4、7S4左排：電源和信號（12芯、從左到右）
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
輔助電源 |
C相電流 |
B相電流 |
A相電流 |
Uc |
Ub |
Ua |
Un |
||||
2S4Y-S、2S4-S、9S4Y-S、9S4-S、3S4-S右排：功能輸出（20芯、從左到右）
|
32 |
31 |
30 |
29 |
28 |
27 |
26 |
25 |
24 |
23 |
22 |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
13 |
|
AO/DO1 |
AO/DO2 |
AO/DO3 |
AO/DO4 |
PA - |
PA + |
PR- |
PR+ |
485A |
485B |
GND |
DI4 |
DI3 |
DI2 |
DI1 |
COM |
||||
